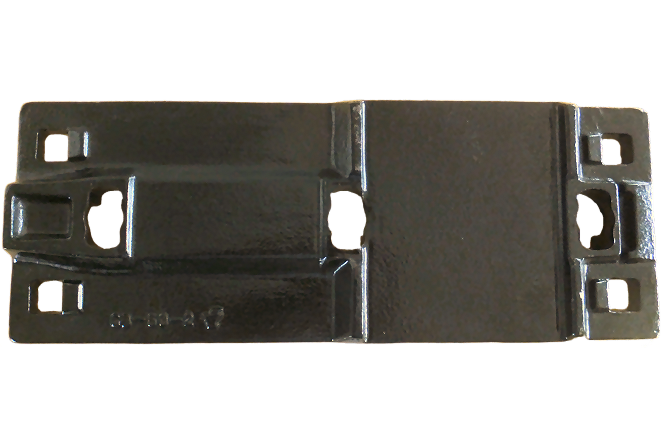

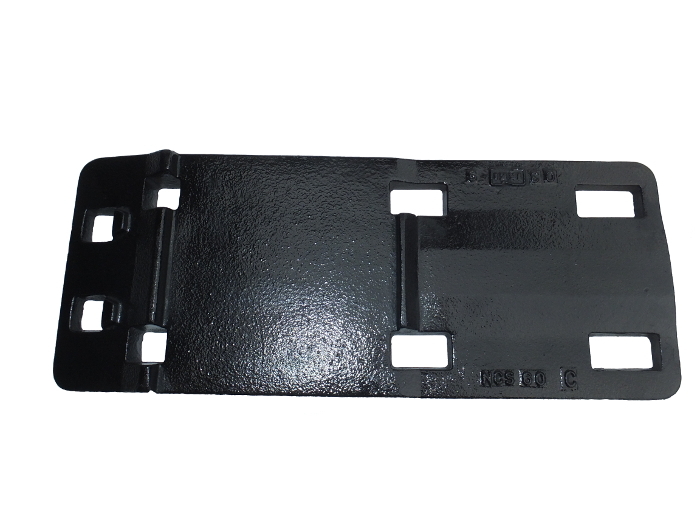

踏切用タイプレート
単位：枚
種別 |
使用区分 |
図番（PDF） |
コード番号 |
|---|---|---|---|
NCS-60H |
本線、ガード共60 水平 |
1100012 |
|
NCS-60C |
本線、ガード共60 傾斜 |
1100013 |
|
NCS-50N（50PS）H |
本線、ガード共50Nまたは50PS 水平 |
1100016 |
|
NCS-50N（50PS）C |
本線、ガード共50Nまたは50PS 傾斜 |
1100017 |
|
NCS-40N（37）H |
本線、ガード共40Nまたは37A 水平 |
1100018 |
|
NCS-40N（37）C |
本線、ガード共40Nまたは37A 傾斜 |
1100019 |
|
NCS-30H |
本線、ガード共30A 水平 |
1100020 |
|
NCS-30C |
本線、ガード共30A 傾斜 |
1100021 |
|
NF-60（60-50N）H |
本線60、ガード50N 水平 |
1100025 |
|
NF-60（60-50N）C |
本線60、ガード50N 傾斜 |
1100026 |
|
NF-50（50N-50PS）H |
本線50N、ガード50PS 水平 |
1100029 |
|
NF-50（50N-50PS）C |
本線50N、ガード50PS 傾斜 |
1100030 |
|
GB-50-Ⅱ型 |
本線、ガード共50N |
1100002 |
|
GB-60-Ⅱ型 |
本線、ガード共60 |
1100001 |
|
NCSW-60H |
本線、ガード共60 水平 |
1100035 |
|
NCSW-60C |
本線、ガード共60 傾斜 |
1100036 |
|
NFW-60（60-50N）H |
本線60、ガード50N 水平 |
1100089 |
|
NFW-60（60-50N）C |
本線60、ガード50N 傾斜 |
1100041 |
|
NCSW-50（50PS)H |
本線、ガード共50Nまたは50PS 水平 |
1100037 |
|

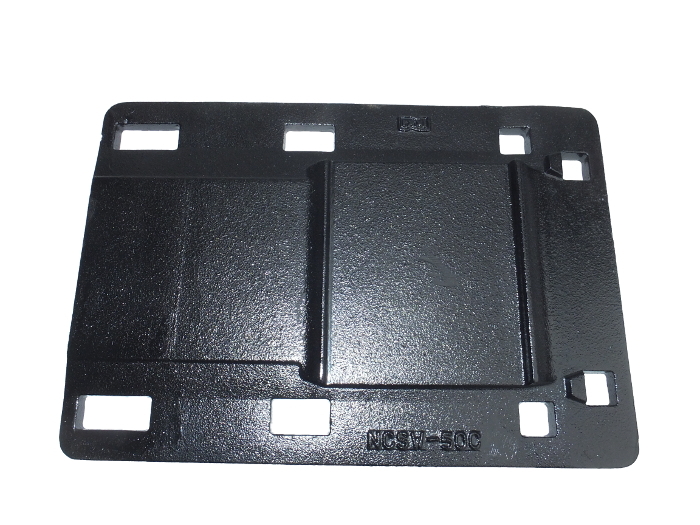

NCSW-50（50PS)C |
本線、ガード共50Nまたは50PS 傾斜 |
1100038 |
|
NFW-50H |
本線50N、ガード50PS 水平 |
1100042 |
|
NFW-50C |
本線50N、ガード50PS 傾斜 |
1100043 |
|
NCSW-40（37）H |
本線、ガード共40Nまたは37A 水平 |
1100039 |
|
NCSW-40（37）C |
本線、ガード共40Nまたは37A 傾斜 |
1100040 |

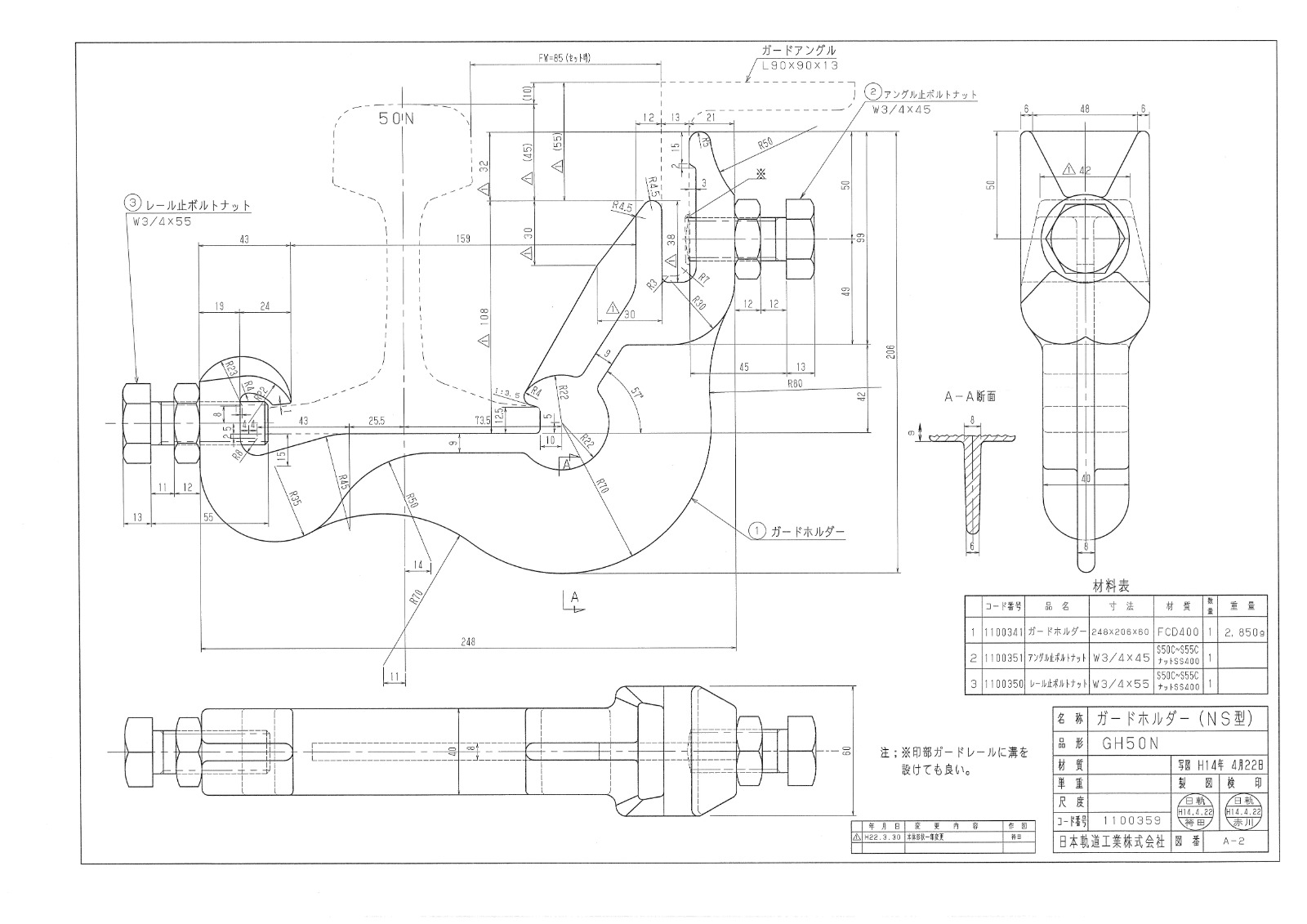

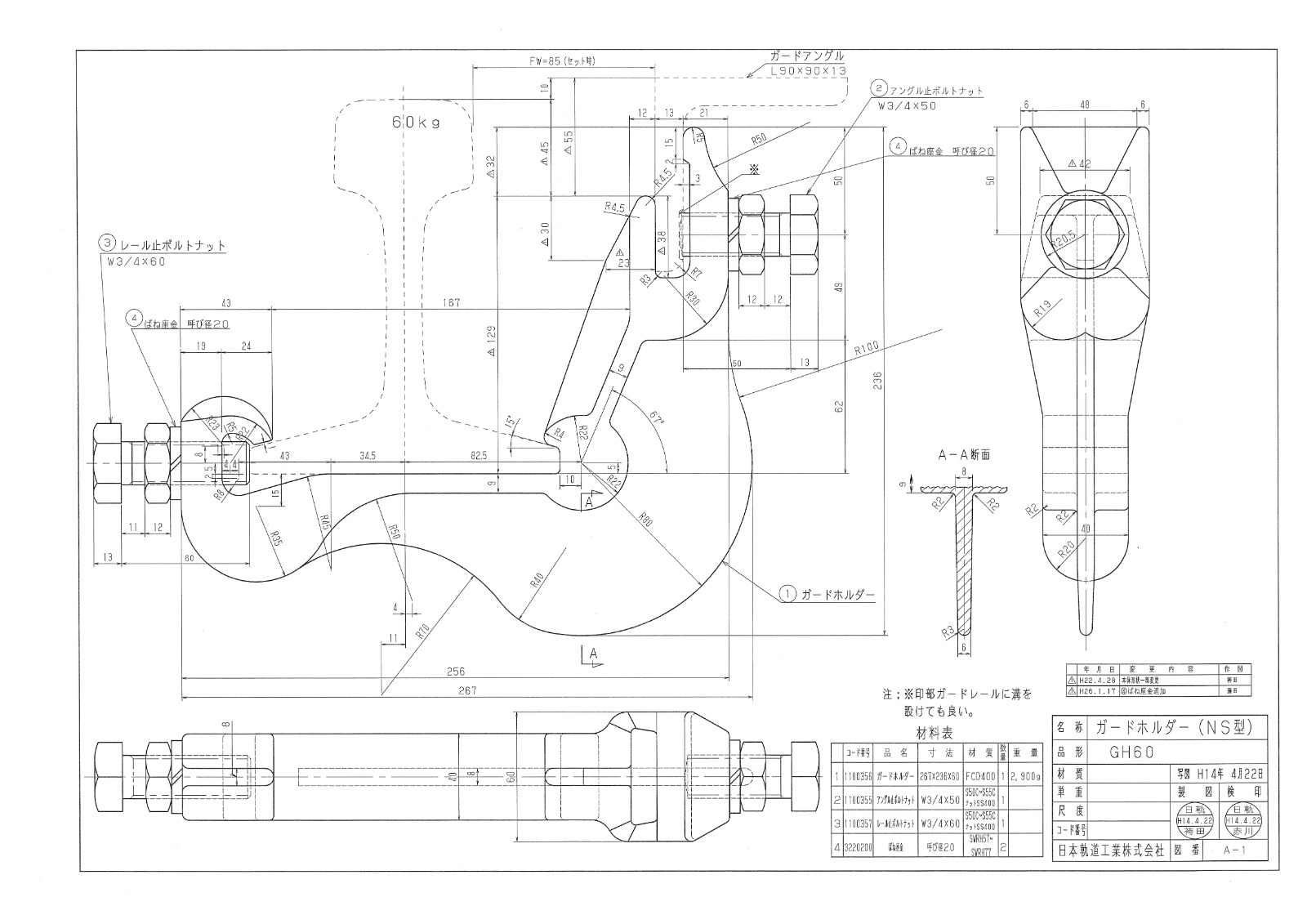

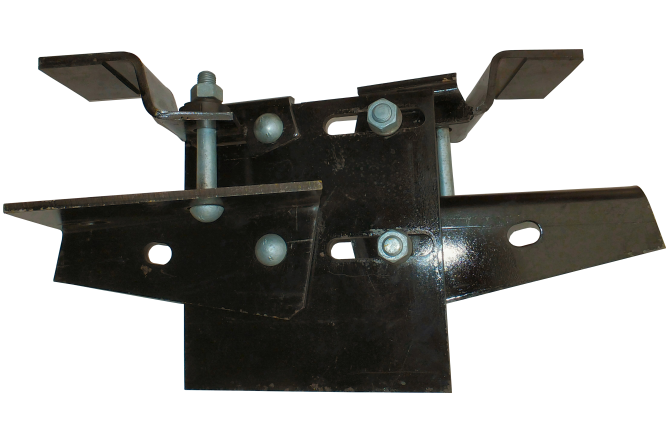

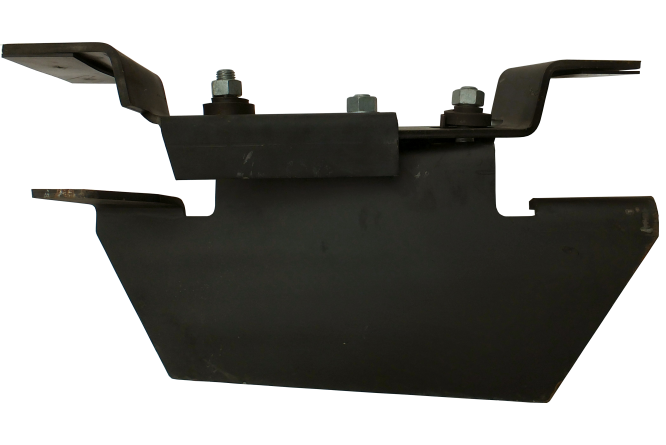

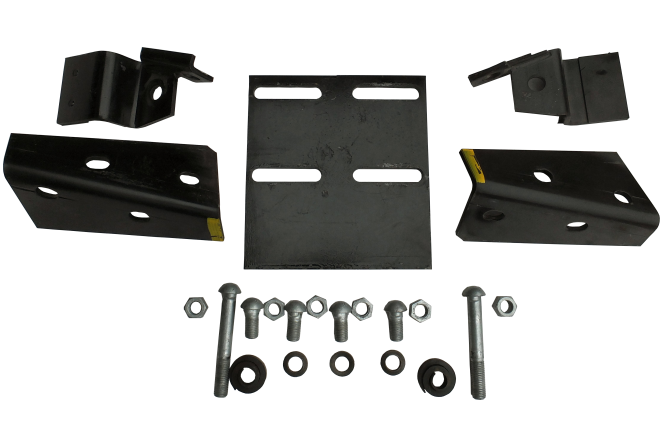

レール締結装置（ガードホルダー）
単位：組
※「ガード等辺アングル」は弊社取扱い商品ではございません。別途ご用意下さい。
※ガードホルダーはアングル止め、レール止ボルトナット付

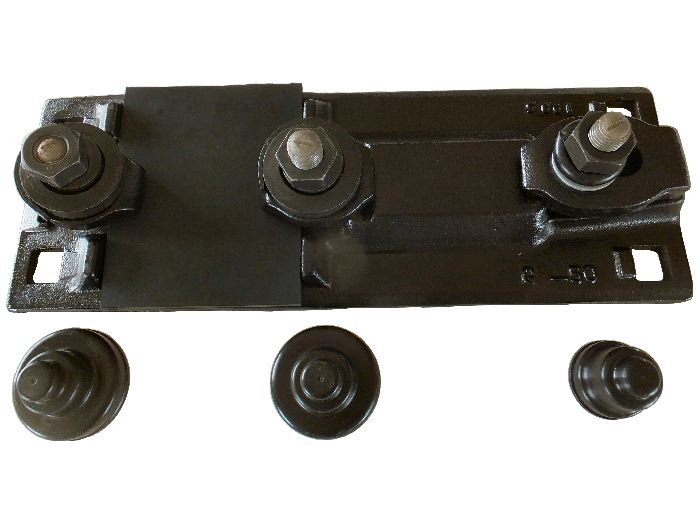

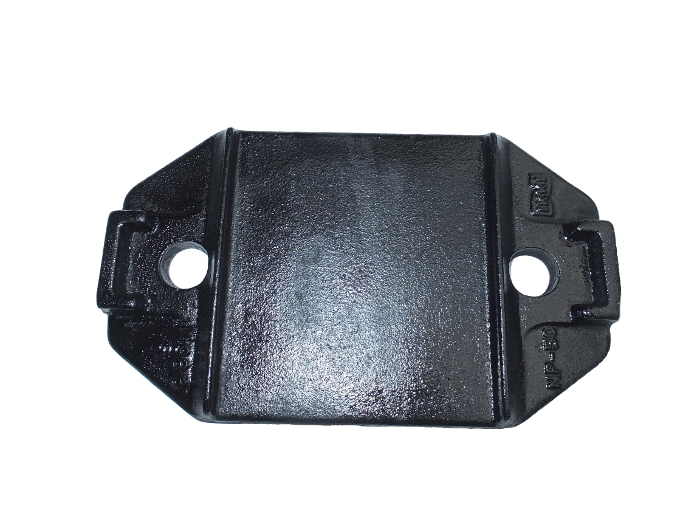

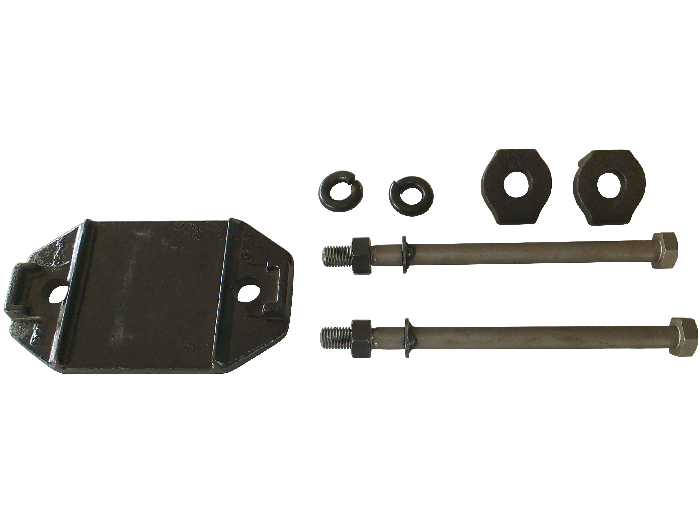

レール締結装置（タイプレート）
単位：組
種別 |
使用区分 |
図番（PDF） |
コード番号 |
|---|---|---|---|
G-50N |
本線、ガード共50N |
1100004 |
|
G-50 |
本線、ガード共50PS |
1100004 |
|
G-50NP |
本線50N、ガード50PS |
1100004 |
|
G-40N |
本線、ガード共40N |
1100093 |
|
G-40N(37) |
本線40N、ガード37A |
1100093 |
|
G-37 |
本線、ガード共37A |
1100093 |
|
GJ-50N |
本線、ガード共50N（継目用） |
1100008 |
|
G-50NP |
本線50N、ガード50PS（継目用） |
1100008 |
|
GJ-50 |
本線、ガード共50PS（継目用） |
1100008 |
|
GJ-40N(37) |
本線40N、ガード37A（継目用） |
1100011 |
|
GJ-37 |
本線、ガード共37A |
1100011 |
|
NP-50N |
50N用、コンクリート直結型 |
1100048 |
|
NPJ-50N |
50N用、コンクリート直結型（継目用） |
1100051 |
|
NPJ-50 |
50P用、コンクリート直結型（継目用） |
1100051 |
|
NP-40N（37） |
40N・37A兼用、コンクリート直結型 |
1100049 |
|
NPJ-40N |
40N用、コンクリート直結型（継目用） |
1100052 |
|
NPJ-37 |
37A用、コンクリート直結型（継目用） |
1100052 |
|
NPS50N・40N・30 |
50N・50PS・40N・37A、30A兼用コンクリート道床直結軌間調整型 |
1100047 |

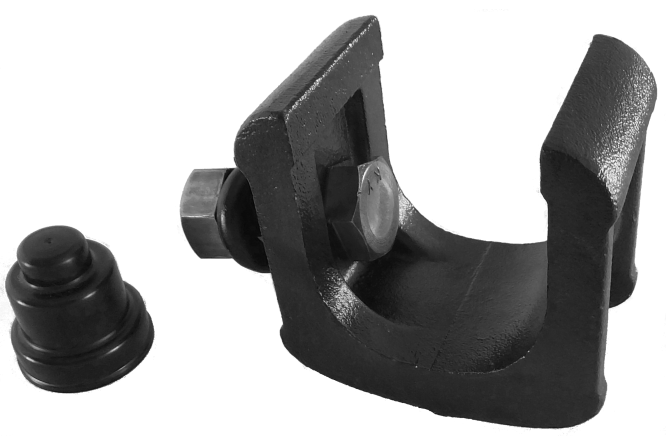

踏切用間隔材
単位：組
種別 |
使用区分 |
図番（PDF） |
コード番号 |
|---|---|---|---|
50N-65 |
本線、ガード共50N FW＝65 |
1200008 |
|
50N-70 |
本線、ガード共50N FW＝70 |
1200009 |
|
50N-75 |
本線、ガード共50N FW＝75 |
1200010 |
|
40N-65 |
本線、ガード共40N FW＝65 |
1200015 |
|
40N-70 |
本線、ガード共40N FW＝70 |
1200016 |
|
40N-75 |
本線、ガード共40N FW＝75 |
1200017 |
|
N50P-65 |
本線50N、ガード50PS FW＝65 |
1200033 |
|
N50P-70 |
本線50N、ガード50PS FW＝70 |
1200034 |
|
N50P-75 |
本線50N、ガード50PS FW＝75 |
1200035 |
|
60-65 |
本線、ガード共60 FW＝65 |
1200001 |
|
60-70 |
本線、ガード共60 FW＝70 |
1200002 |
|
60-75 |
本線、ガード共60 FW＝75 |
1200003 |
|
60、50N-65 |
本線60、ガード50N FW＝65 |
1200024 |
|
50-65 |
本線、ガード共50PS FW＝65 |
1200012 |
|
50-70 |
本線、ガード共50PS FW＝70 |
1200013 |
|
50-75 |
本線、ガード共50PS FW＝75 |
1200014 |
|
37-65 |
本線、ガード共37A FW＝65 |
1200018 |
|
37-75 |
本線、ガード共37A FW＝75 |
1200020 |
|
37-65 |
本線、ガード共30A FW＝65 |
1200021 |
|
30-70 |
本線、ガード共30A FW＝70 |
1200022 |
|
30-75 |
本線、ガード共30A FW＝75 |
1200023 |
|
50NL-65 |
本線50N、ガード等辺アングル FW＝65 |
1200044 |
|
50NL-75 |
本線50N、ガード等辺アングル FW＝75 |
1200046 |
|
60L-65 |
本線60、ガード等辺アングル FW＝65 |
1200068 |
※間隔材はボルトナット、ロックナットワッシャー、グリースキャップ付
※アングル止め間隔材はボルトナット付

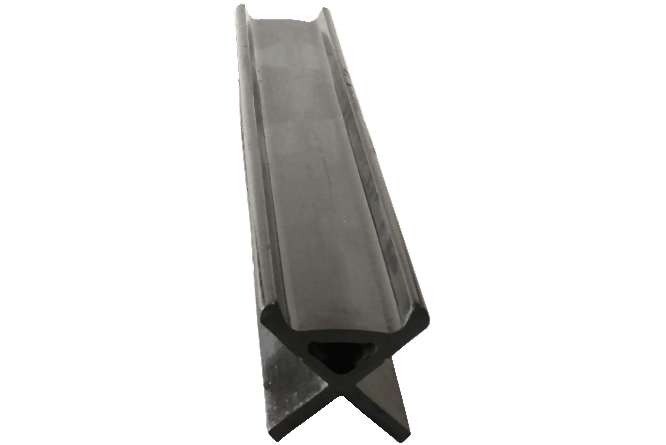

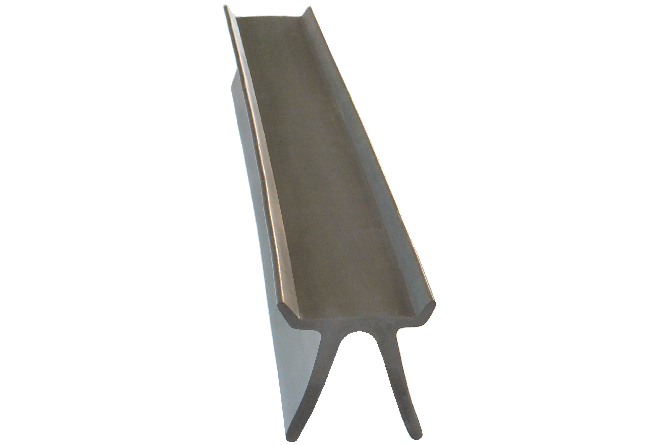

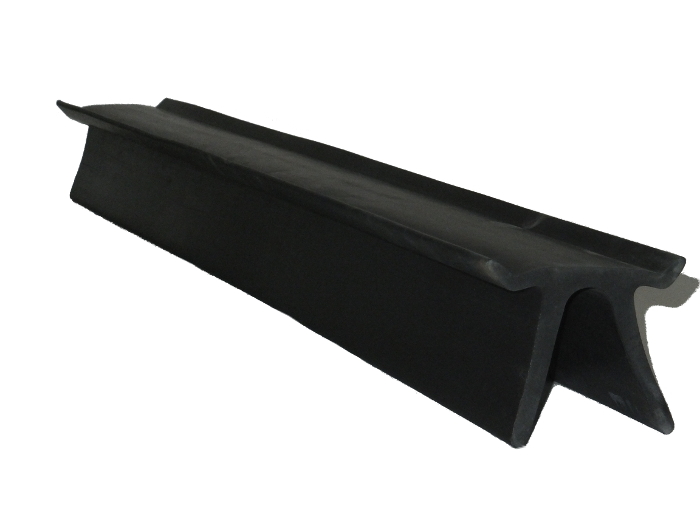

一般用ゴムシュート
単位：本
種別 |
使用区分 |
図番（PDF） |
コード番号 |
|---|---|---|---|
FG-60 1.5m |
本線、ガード共60 |
1400180 |
|
FG-60 1.0m |
本線、ガード共60 |
1400181 |
|
FG-50N・50PS・40N 1.5m |
本線、ガード共50N・50P・40N |
1400184 |
|
FG-50N・50PS・40N 1.0m |
本線、ガード共50N・50P・40N |
1400185 |
|
NG-50N・50PS・40N 1.5m |
本線、ガード共50N・50P・40N |
1400190 |
|
NG-50N・50PS・40N 1.0m |
本線、ガード共50N・50P・40N |
1400191 |
|
NG-50N・50PS 1.5m |
本線50N、ガード50PS |
1400194 |
|
NG-50N・50PS 1.0m |
本線50N、ガード50PS |
1400195 |
|
NG-40N・50PS 1.5m |
本線40N、ガード50PS |
1400196 |
|
NG-40N・50PS 1.0m |
本線40N、ガード50PS |
1400197 |
|
NG-40N・37 1.5m |
本線40N、ガード37A |
1400198 |
|
NG-40N・37 1.0m |
本線40N、ガード37A |
1400199 |
|
NG-37 1.5m |
本線、ガード共37A |
1400200 |
|
NG-37 1.0m |
本線、ガード共37A |
1400201 |
クレーン レール締結装置
単位：組
座屈防止版
道床安定板
名称 |
まくらぎ種別 |
設置部分 |
まくらぎ間隔 |
図番（PDF） |
|---|---|---|---|---|
道床安定板 a=585 |
PCまくらぎ（３号、６号） |
中央部 |
585(515～685) |

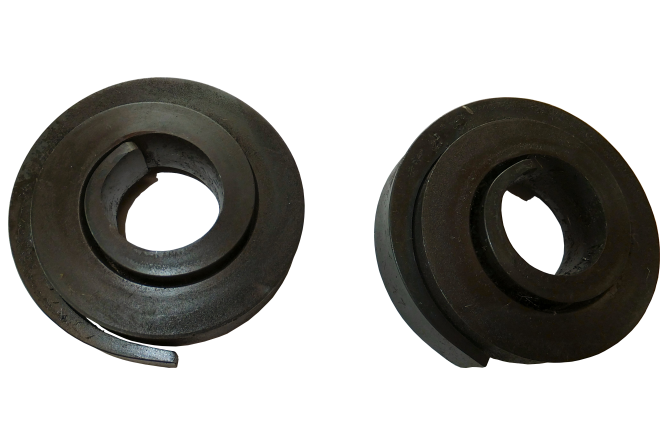

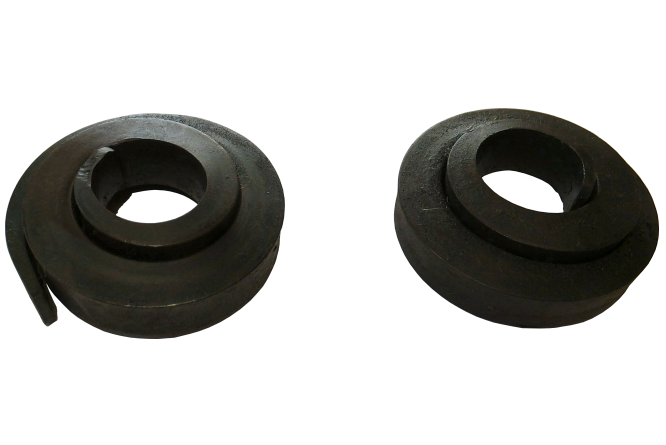

Vばね
