連接軌道施工例
１.基準点設置

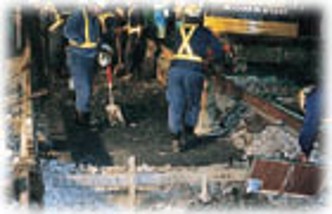

在来の踏切舗装、軌きょう等を撤去した後、深さを確認しながら掘削する。掘削終了後、インパクトローラ、バイブロハンマー等で転圧する。転圧された路盤上に粒調砕石を敷ならして、さらに転圧する。
２.路盤掘削 路盤転圧 在来舗装 軌きょう除去

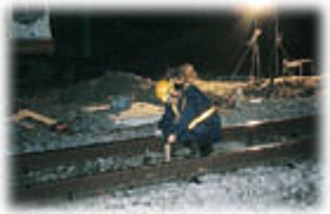

計画レールの高さ、軌道中心、道路中心等の基準点を設置する。
３.豆砕石敷きならし 乳剤散布
転圧終了後、乳剤を散布し、豆砕石を所定の高さに敷ならし不陸修正を行なう。

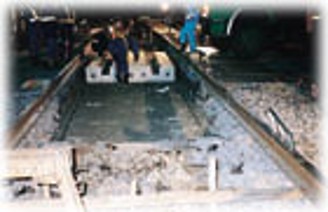

4.ブロック据えつけ
最初のブロック据えつけ位置を各基準杭より求めブロックを正確に据えつける。
５.板締め PC鋼棒挿入
軌道状態を確認し、ブロックの通り整正後、PC鋼棒を挿入し仮締めを行なう。

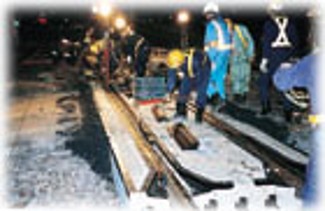

６.レール挿入 締結
レールを挿入し、タイプレート用ボルトでレールを締結する。軌間、高低、水準、通りを調整し、テーパーボルトを締結する。
７.ブロックの緊締
８.完了 レールまわりの処理
緩衝材、ゴムシュートを取りつけ、軌道を検測して敷設を完了する。

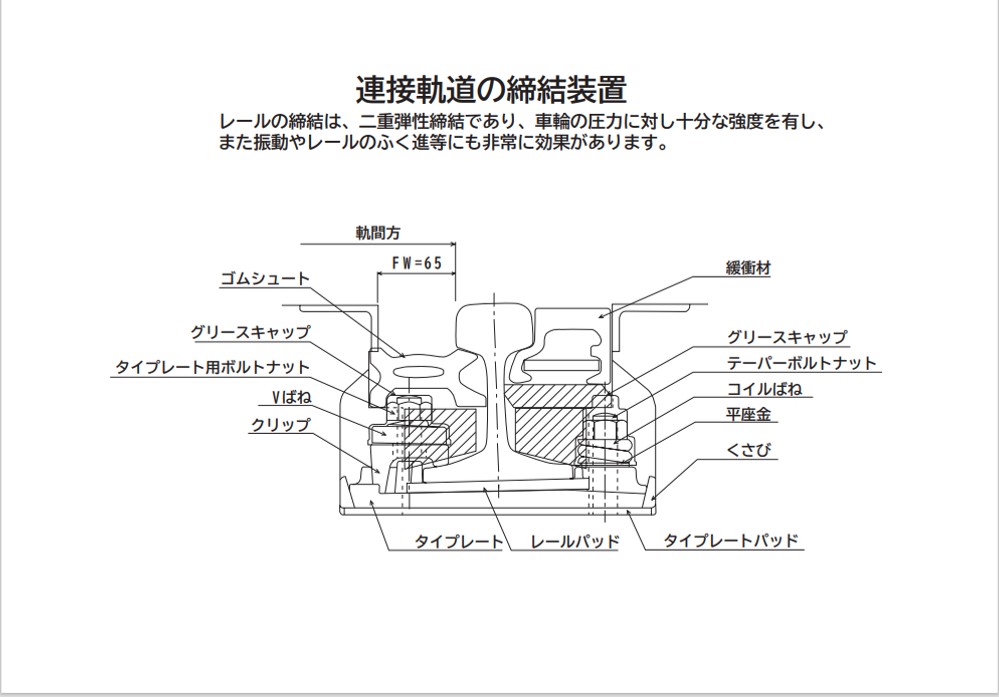

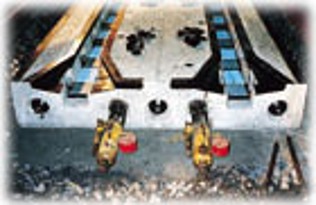

連接軌道の締結装置
一般鉄道踏切連接軌道

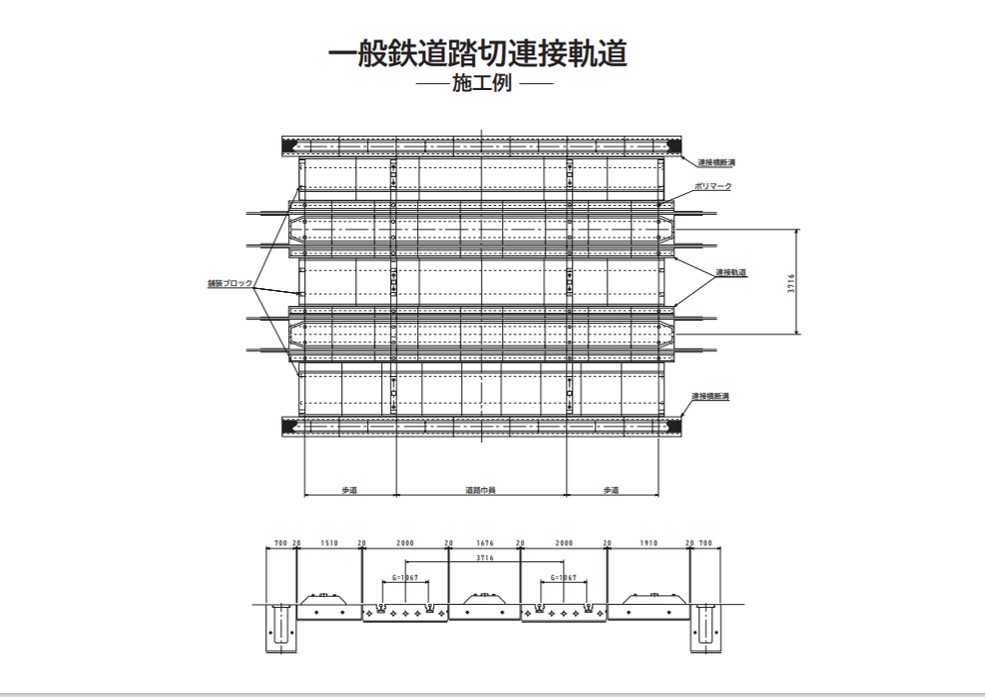

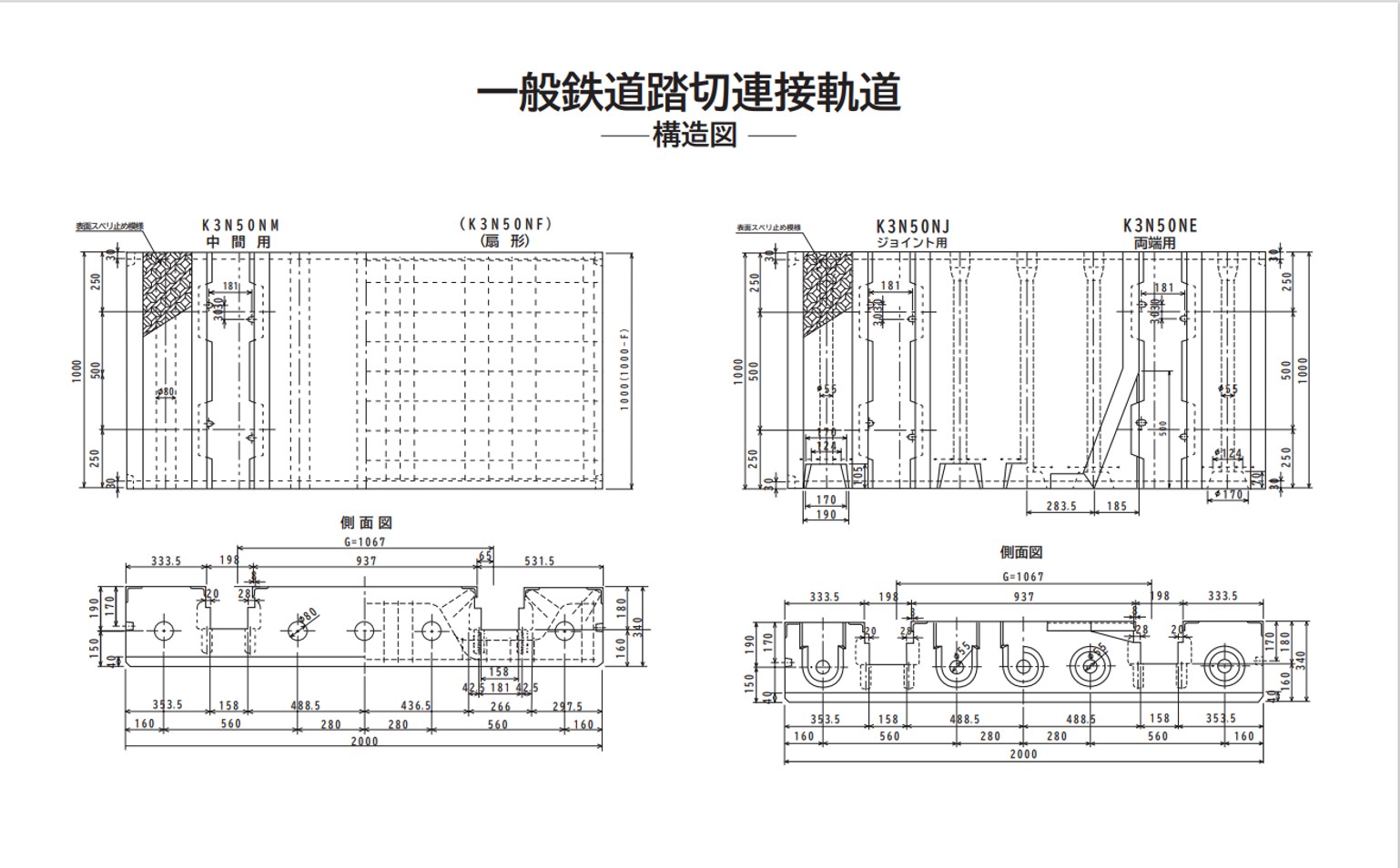

一般鉄道踏切連接軌道 ―構造図―
